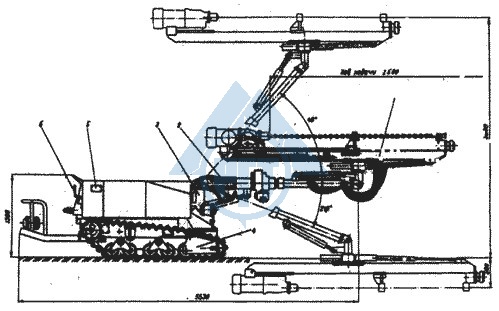

Установка бурильная шахтная УБШ-210А

Установка бурильная шахтная УБШ-210А на гусеничном ходу с одной бурильной машиной вращательного действия с электрической бурильной головкой предназначена для бурения шпуров в сланцевых и угольных шахтах, в том числе опасных по газу и пыли. Применение установки на пластах, опасных по внезапным выбросам, запрещается. Установка УБШ-210А имеет двы исполнения: УБШ-210А для бурения шпуров по забою в камерах и лавах сланцевых шахт по породам крепостью f=2-4 и УБШ-210А-02 для бурения шпуров при проведении горизонтальных и наклонных до ±10° подготовительных выработок в угольных шахтах по породам крепостью до fЈ8. Поворот бурильной машины в горизонтальной плоскости относительно стрелы манипулятора производится с помощью реечного гидроцилиндра и шестерни, жестко закрепленной опоре. Механизм передвижения состоит из редокутора с электродвигателем, рамы, балансиров и гусеничных цепей. Привод ходовой части унифицирован с ходовой частью погрузочной машины 1ПНБ-2. Система орошения предусматривает подавление пыли, образующейся при бурении, непосредственно у устья шпура водой через форсунки зонтичного типа номинальном давлении воды 0,5-1,0 МПа.

Технические характеристики

Наименование характеристики УБШ-210А УБШ-210А-02
Техническая производительность, м/ч, не менее: 105 60
Зона бурения (высота от опорной плоскости и ширина), м, не менее 3,5 и 3,3
Ход подачи бурильной головки, м 2,5±0,05
Скорость передвижения, км/ч, не менее 1,05
Угол подъема, преодолеваемого установкой в транспортном положении, град., не менее 10
Максимальный угол наклона выработки, град, до ±10
Максимальный внешний радиус поворота установки, м, не более 4,0
Габаритные размеры, м:
- ширина
- высота

1,45
1,40
Масса установки, кг 6000
Масса комплекта поставки, кг не более 6600
Частота вращения шпинделя, с-1±10% 25;20 5.3;11.6
Максимальное усилие подачи, Н (кгс), не менее 9800 (1000) 14700 (1500)
Диаметр резца, мм 44 42-43
Мощность двигателя привода бурильной головки, номинальная кВт 11
Суммарная установленная мощность двигателей, кВт 33,5
