Горно-шахтное оборудование Насосы Насосы ЦНС(Г,Н,М) 105,180,300ЦНСн 105-98... 441, ЦНСМ 105-98... 490, ЦНС 105-98... 490, ЦНСГ 105-98... 490, ЦНСн 180-85... 383, ЦНСМ 180-85... 425, ЦНС 180-85... 425, ЦНСГ 180-85... 425, ЦНСн 300-120... 540, ЦНСМ 300-120... 600, ЦНС 300-120... 600, ЦНСГ 300-120... 600 и электронасосные агрегаты на их основе. Область применения Насосы ЦНСн 105-98... 441, ЦНСн 180-85... 383, ЦНСн 300-120... 540 предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 275 °К (1°C) до 318 °К (45 °С) в системах сбора и транспорта нефти внутри промысла. Допускается перекачивание нефти с температурой до 333 °К (63 °C) при условии применения принудительного охлаждения подшипников. Перекачиваемая жидкость должна соответствовать характеристикам, указанным в таблице. Физико-химическая характеристика | Значение | Плотность | 700-1050 кг/м3 | Кинематическая вязкость | 1,5-10-4 м2/сек | pH | 7-8,5 | Давление насыщенных паров | не более 665 Гпа | Содержание: - газа (объемное) - парафина - сероводорода - механических примесей с размером твердых частиц до 0,2 мм с микротвердостью 1,47 ГПа - обводненность | не более 3% не более 20% отсутствует не более 0,2% до 90% |
Насосы ЦНСМ 105-98... 490, ЦНСМ 180-425... 600 применяются для опрессовки масляной системы и подачи масла в систему регулирования при пуске и остановке турбогенераторов. Рабочая жидкость &150; масло турбинное Т22 ГОСТ 32-74, диапазон рабочих температур от 50 °C до 55 °C, вязкость кинематическая 20-25 сСт, плотность y = 0,88 г/см3. Насосы ЦНС 105-98... 490, ЦНС 180-85... 425, ЦНС 300-120... 600, ЦНСГ 105-98... 490, ЦНСГ 180-85... 425, ЦНСГ 300-120... 600 предназначены для перекачивания воды, имеющий водородный показатель pH = 7-8,5, с массовой долей механических примесей не более 0,2%, размером твердых частиц не более 0,2 мм, микротвердостью не более 1,47 ГПа. Насосы ЦНСГ 105-98... 490, ЦНСГ 180-85... 425, ЦНСГ 300-120... 600 применяются для перекачивания воды с температурой от 45°C до 105 °C. Технические характеристикиМарка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потребляемая насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более | ЦНСн 105-98 ЦНСМ 105-98 ЦНС 105-98 ЦНСГ 105-98 | 105 | 98 | 2950 | 45 | 64 | 6* | ЦНСн 105-147 ЦНСМ 105-147 ЦНС 105-147 ЦНСГ 105-147 | 147 | 67 | ЦНСн 105-196 ЦНСМ 105-196 ЦНС 105-196 ЦНСГ 105-196 | 196 | 90 | ЦНСн 105-245 ЦНСМ 105-245 ЦНС 105-245 ЦНСГ 105-245 | 245 | 111 | ЦНСн 105-294 ЦНСМ 105-294 ЦНС 105-294 ЦНСГ 105-294 | 294 | 134 | ЦНСн 105-343 ЦНСМ 105-343 ЦНС 105-343 ЦНСГ 105-343 | 343 | 156 | ЦНСн 105-392 ЦНСМ 105-392 ЦНС 105-392 ЦНСГ 105-392 | 392 | 178 | ЦНСн 105-441 ЦНСМ 105-441 ЦНС 105-441 ЦНСГ 105-441 | 441 | 201 | ЦНСМ 105-490 ЦНС 105-490 ЦНСГ 105-490 | 490 | 216 |
* показатель дан для насосов, перекачивающих воду с разряжением на всасе; для насосов, перекачивающих нефть, масло, горячую воду, давление на входе в насос должно быть 5(0,05) - 60(0,6), М(МПа). Характеристики насосов ЦНСМ, ЦНС, ЦНСГ соответствуют основному исполнению Марка | Частота вращения, об/мин | КПД насоса, %, не менее | Допускае- мый кавитаци- онный запас, м, не более | 1475 | 980 (только для масла) | Подача, м3/ч | Напор, м | Частота враще- ния, об/мин | Подача, м3/ч | Напор, м | Частота враще- ния, об/мин | ЦНСн 180-85 ЦНСМ 180-85 ЦНС 180-85 ЦНСГ 180-85 | 180 | 85 | 59 | 120 | 37 | 15 | 70 | 6* | ЦНСн 180-128 ЦНСМ 180-128 ЦНС 180-128 ЦНСГ 180-128 | 128 | 89 | 56 | 23 | ЦНСн 180-170 ЦНСМ 180-170 ЦНС 180-170 ЦНСГ 180-170 | 170 | 119 | 75 | 31 | ЦНСн 180-212 ЦНСМ 180-212 ЦНС 180-212 ЦНСГ 180-212 | 212 | 148 | 93 | 37 | ЦНСн 180-255 ЦНСМ 180-255 ЦНС 180-255 ЦНСГ 180-255 | 255 | 178 | 112 | 45 | ЦНСн 180-297 ЦНСМ 180-297 ЦНС 180-297 ЦНСГ 180-297 | 297 | 208 | 131 | 53 | ЦНСн 180-340 ЦНСМ 180-340 ЦНС 180-340 ЦНСГ 180-340 | 340 | 238 | 150 | 61 | ЦНСн 180-383 ЦНСМ 180-383 ЦНС 180-383 ЦНСГ 180-383 | 383 | 268 | 168 | 69 | ЦНСМ 180-425 ЦНС 180-425 ЦНСГ 180-425 | 425 | 297 | 187 | 76 |
* показатель дан для насосов, перекачивающих воду с разряжением на всасе; для насосов, перекачивающих нефть, масло, горячую воду, давление на входе в насос должно быть 5(0,05) - 60(0,6), М(МПа) Марка | Частота вращения, об/мин | КПД насоса, %, не менее | Допускае- мый кавитаци- онный запас, м, не более | 1475 | 980 | Подача, м3/ч | Напор, м | Частота враще- ния, об/мин | Подача, м3/ч | Напор, м | Частота враще- ния, об/мин | ЦНСн 300-120 ЦНСМ 300-120 ЦНС 300-120 ЦНСГ 300-120 | 300 | 120 | 140 | 200 | 53 | 40 | 70 | 6** | ЦНСн 300-180 ЦНСМ 300-180 ЦНС 300-180 ЦНСГ 300-180 | 180 | 210 | 79 | 60 | ЦНСн 300-240 ЦНСМ 300-240 ЦНС 300-240 ЦНСГ 300-240 | 240 | 280 | 105 | 80 | ЦНСн 300-300 ЦНСМ 300-300 ЦНС 300-300 ЦНСГ 300-300 | 300 | 350 | 132 | 100 | ЦНСн 300-360 ЦНСМ 300-360 ЦНС 300-360 ЦНСГ 300-360 | 360 | 420 | 158 | 120 | ЦНСн 300-420 ЦНСМ 300-420 ЦНС 300-420 ЦНСГ 300-420 | 420 | 490 | 185 | 140 | ЦНСн 300-480 ЦНСМ 300-480 ЦНС 300-480 ЦНСГ 300-480 | 480 | 560 | 211 | 160 | ЦНСн 300-540 ЦНСМ 300-540 ЦНС 300-540 ЦНСГ 300-540 | 540 | 630 | 238 | 180 | ЦНСМ 300-600 ЦНС 300-600 ЦНСГ 300-600 | 600 | 700 | 264 | 200 |

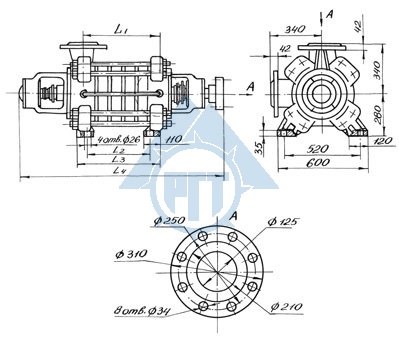

* показатель дан для насосов, перекачивающих воду с разряжением на всасе; для насосов, перекачивающих нефть, масло, горячую воду, давление на входе в насос должно быть 5(0,05) - 60(0,6), М(МПа) Габаритные размеры: Марка | ЦНСН 105-98 ЦНСМ 105-98 ЦНС 105-98 ЦНСГ 105-98 | ЦНСН105-147 ЦНСМ 105-147 ЦНС 105-147 ЦНСГ 105-147 | ЦНСН 105-196 ЦНСМ 105-196 ЦНС 105-196 ЦНСГ 105-196 | ЦНСН 105-245 ЦНСМ 105-245 ЦНС 105-245 ЦНСГ 105-245 | ЦНСН 105-294 ЦНСМ 105-294 ЦНС 105-294 ЦНСГ 105-294 | ЦНСН 105-343 ЦНСМ 105-343 ЦНС 105-343 ЦНСГ 105-343 | ЦНСН 105-392 ЦНСМ 105-392 ЦНС 105-392 ЦНСГ 105-392 | ЦНСН 105-441 ЦНСМ 105-441 ЦНС 105-441 ЦНСГ 105-441 | ЦНСМ 105-490 ЦНС 105-490 ЦНСГ 105-490 | L1 | 245 | 340 | 435 | 530 | 625 | 720 | 815 | 910 | 1005 | L2 | 165 | 260 | 355 | 450 | 545 | 640 | 735 | 830 | 925 | L3 | 305 | 400 | 495 | 590 | 685 | 780 | 875 | 970 | 1065 | L4 | 1075 | 1170 | 1265 | 1360 | 1455 | 1550 | 1645 | 1740 | 1835 | Масса, кг | 480 | 518 | 576 | 634 | 715 | 775 | 836 | 897 | 958 |

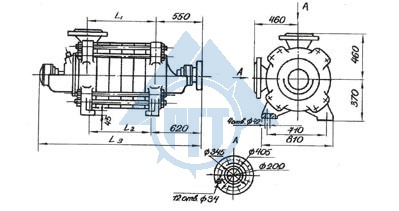

Марка | ЦНСН 180-85 ЦНСМ 180-85 ЦНС 180-85 ЦНСГ 180-85 | ЦНСН 180-128 ЦНСМ 180-128 ЦНС 180-128 ЦНСГ 180-128 | ЦНСН 180-170 ЦНСМ 180-170 ЦНС 180-170 ЦНСГ 180-170 | ЦНСН 180-212 ЦНСМ 180-212 ЦНС 180-212 ЦНСГ 180-212 | ЦНСН 180-255 ЦНСМ 180-255 ЦНС 180-255 ЦНСГ 180-255 | ЦНСН 180-297 ЦНСМ 180-297 ЦНС 180-297 ЦНСГ 180-297 | ЦНСН 180-340 ЦНСМ 180-340 ЦНС 180-340 ЦНСГ 180-340 | ЦНСН 180-383 ЦНСМ 180-383 ЦНС 180-383 ЦНСГ 180-383 | ЦНСН 180-425 ЦНСМ 180-425 ЦНС 180-425 ЦНСГ 180-425 | L1 | 270 | 375 | 480 | 585 | 690 | 795 | 900 | 1005 | 1110 | L2 | 180 | 285 | 390 | 495 | 600 | 705 | 810 | 915 | 1020 | L3 | 1125 | 1230 | 1335 | 1440 | 1545 | 1650 | 1755 | 1860 | 1965 | Масса, кг | 670 | 800 | 910 | 1170 | 1200 | 1300 | 1420 | 1550 | 1680 |
Марка | ЦНСН 300-120 ЦНСМ 300-120 ЦНС 300-120 ЦНСГ 300-120 | ЦНСН 300-180 ЦНСМ 300-180 ЦНС 300-180 ЦНСГ 300-180 | ЦНСН 300-240 ЦНСМ 300-240 ЦНС 300-240 ЦНСГ 300-240 | ЦНСН 300-300 ЦНСМ 300-300 ЦНС 300-300 ЦНСГ 300-300 | ЦНСН 300-360 ЦНСМ 300-360 ЦНС 300-360 ЦНСГ 300-360 | ЦНСН 300-420 ЦНСМ 300-420 ЦНС 300-420 ЦНСГ 300-420 | ЦНСН 300-480 ЦНСМ 300-480 ЦНС 300-480 ЦНСГ 300-480 | ЦНСН 300-540 ЦНСМ 300-540 ЦНС 300-540 ЦНСГ 300-540 | ЦНСМ 300-600 ЦНС 300-600 ЦНСГ 300-600 | L1 | 316 | 436 | 556 | 676 | 796 | 916 | 1036 | 1156 | 1276 | L2 | 176 | 296 | 416 | 536 | 656 | 776 | 896 | 1016 | 1136 | L3 | 1365 | 1485 | 1605 | 1725 | 1845 | 1965 | 2085 | 2205 | 2325 | Масса, кг | 1150 | 1300 | 1460 | 1650 | 1800 | 1950 | 2150 | 2310 | 2470 |
Марка | Масса, кг | ЦНСА 105-98 ЦНСГА 105-98 ЦНСНА 105-98 ЦНСМА 105-98 | 1255 1146 1250 1250 | ЦНСА 105-147 ЦНСГА 105-147 ЦНСНА 105-147 ЦНСМА 105-147 | 1126 1296 1520 1520 | ЦНСА 105-196 ЦНСГА 105-196 ЦНСНА 105-196 ЦНСМА 105-196 | 1186 1584 1750 1750 | ЦНСА 105-245 ЦНСГА 105-245 ЦНСНА 105-245 ЦНСМА 105-245 | 1609 1838 1900 1900 | ЦНСА 105-294 ЦНСГА 105-294 ЦНСНА 105-294 ЦНСМА 105-294 | 1571 1968 2580 2580 | ЦНСА 105-343 ЦНСГА 105-343 ЦНСНА 105-343 ЦНСМА 105-343 | 1635 2032 2880 2880 | ЦНСА 105-392 ЦНСГА 105-392 ЦНСНА 105-392 ЦНСМА 105-392 | 1786 2702 3160 3160 | ЦНСА 105-441 ЦНСГА 105-441 ЦНСНА 105-441 ЦНСМА 105-441 | 1906 3020 3650 3650 | ЦНСА 105-490 ЦНСГА 105-490 ЦНСМА 105-490 | 1971 3085 3650 |
|
|
