Продукция
Горно-шахтное оборудование Насосы Насосы ЦНС(Г,Н,М) 13, 38, 60ЦНС 13-70... 350, ЦНСГ 13-70... 350, ЦНСМ 13-70... 350, ЦНСн 13-70... 350, ЦНС 38-44... 220, ЦНСГ 38-44... 220, ЦНС 60-66... 330, ЦНСГ 60-66... 330, ЦНСМ 60-66... 330, ЦНСн 60-66... 330, ЦНСК 60-66... 330 и электронасосные агрегаты на их основе. Насосы ЦНС 13-70... 350, ЦНС 38-44... 220, ЦНС 60-66... 330 предназначены для перекачивания воды с водородным показателем pH 7-8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,1 мм и температурой от 1 до 45 °C. Насосы ЦНСГ 13-70... 350, ЦНСГ 38-44... 220, ЦНСГ 60-66... 330 тоже, но с температурой до 105 °C. Насосы ЦНСМ 13-70... 350, ЦНСМ 38-44... 220, ЦНСМ 60-66... 330 предназначены для работы в масляной системе турбогенераторов для подачи масла в уплотняющие подшипники. Рабочая жидкость - масло турбинное Т22. Вязкость кинмаетическая 20-23 сСТ при температуре масла 50 °C, плотность 0,9 г/см3 при температуре масла 20 °C. Насосы ЦНСК 60-66... 330 предназначены для перекачивания нейтральных и кислотных вод с водородным показателем pH=3,5-8,5 с массовой долей механических примесей не более 0,2% и размером твердых частиц не более 0,2 мм. Температура перекачиваемой жидкости от 1 ° до 80 °C. Насосы ЦНСн 13-70... 350, ЦНСн 38-44... 220, ЦНСн 60-66... 330 предназначены для перекачивания обводненной газонасыщенной и товарной нефти с температурой от 274 °К (1°C) до 318 °К(45 °C) в системах сбора и транспорта нефти внутри промысла. Максимально допустимая температура перекачиваемой нефти не более 60 °C при условии принудительного охлаждения подшипников. Перекачиваемая жидкость должна соответствовать следующим физико-химическим характеристикам: Физико-химическая характеристика | Значение | Плотность | 700-1050 кг/м3 | Кинематическая вязкость | 1,5-10-4 м2/сек | pH | 7-8,5 | Давление насыщенных паров | не более 665 Гпа | Содержание: - газа (объемное) - парафина - сероводорода - механических примесей с размером твердых частиц до 0,2 мм с микротвердостью 1,47 ГПа - обводненность | не более 3% не более 20% отсутствует не более 0,2% до 90% |
Насосы изготавливаются как с сальниковыми, так и с торцовыми уплотнениями. Утечки через торцовые уплотнения - согласно технической документации на торцовые уплотнения. Технические характеристикиМарка | Подача, м3/ч | Напор, м | Частота вращения, об/мин | Мощность, потребляемая насосом, кВт | КПД насоса, %, не менее | Допускаемый кавитационный запас, м, не более | ЦНС 13-70 ЦНСГ 13-70 ЦНСМ 13-70 ЦНСн 13-70 | 13 | 70 | 2950 | 5,2 | 48 | 3** | ЦНС 13-105 ЦНСГ 13-105 ЦНСМ 13-105 ЦНСн 13-105 | 105 | 7,7 | ЦНС 13-140 ЦНСГ 13-140 ЦНСМ 13-140 ЦНСн 13-140 | 140 | 10,3 | ЦНС 13-175 ЦНСГ 13-175 ЦНСМ 13-175 ЦНСн 13-175 | 175 | 12,9 | ЦНС 13-210 ЦНСГ 13-210 ЦНСМ 13-210 ЦНСн 13-210 | 210 | 15,2 | 49 | ЦНС 13-245 ЦНСГ 13-245 ЦНСМ 13-245 ЦНСн 13-245 | 245 | 17,7 | ЦНС 13-280 ЦНСГ 13-280 ЦНСМ 13-280 ЦНСн 13-280 | 280 | 20,2 | ЦНС 13-315 ЦНСГ 13-315 ЦНСМ 13-315 ЦНСн 13-315 | 315 | 22,8 | ЦНС 13-350 ЦНСГ 13-350 ЦНСМ 13-350 ЦНСн 13-350 | 350 | 25,3 | ЦНС 38-44 ЦНСГ 38-44 ЦНСМ 38-44 ЦНСн 38-44 | 38 | 44 | 2950 | 6,8 6,9 | 67 | 3,6** | ЦНС 38-66 ЦНСГ 38-66 ЦНСМ 38-66 ЦНСн 38-66 | 66 | 10,2 10,4 | ЦНС 38-88 ЦНСГ 38-88 ЦНСМ 38-88 ЦНСн 38-88 | 88 | 13,6 13,8 | ЦНС 38-110 ЦНСГ 38-110 ЦНСМ 38-110 ЦНСн 38-110 | 110 | 17,0 17,3 | ЦНС 38-132 ЦНСГ 38-132 ЦНСМ 38-132 ЦНСн 38-132 | 132 | 19,8 19,8 | 69 | ЦНС 38-154 ЦНСГ 38-154 ЦНСМ 38-154 ЦНСн 38-154 | 154 | 23,1 23,1 | ЦНС 38-176 ЦНСГ 38-176 ЦНСМ 38-176 ЦНСн 38-176 | 176 | 26,4 26,4 | ЦНС 38-198 ЦНСГ 38-198 ЦНСМ 38-198 ЦНСн 38-198 | 198 | 29,7 29,7 | ЦНС 38-220 ЦНСГ 38-220 ЦНСМ 38-220 ЦНСн 38-220 | 220 | 33,0 33,0 | ЦНС 60-66 ЦНСГ 60-66 ЦНСМ 60-66 ЦНСн 60-66 | 60 | 66 | 2950 | 15.7 16.1 | 67 | 4,5** | ЦНС 60-99 ЦНСГ 60-99 ЦНСМ 60-99 ЦНСн 60-99 | 99 | 23,5 24,2 | ЦНС 60-132 ЦНСГ 60-132 ЦНСМ 60-132 ЦНСн 60-132 | 132 | 31,3 32,2 | ЦНС 60-165 ЦНСГ 60-165 ЦНСМ 60-165 ЦНСн 60-165 | 165 | 39,1 40,3 | ЦНС 60-198 ЦНСГ 60-198 ЦНСМ 60-198 ЦНСн 60-198 | 198 | 45,6 46,2 | 70 | ЦНС 60-231 ЦНСГ 60-231 ЦНСМ 60-231 ЦНСн 60-231 | 231 | 53,2 53,9 | ЦНС 60-264 ЦНСГ 60-264 ЦНСМ 60-264 ЦНСн 60-264 | 264 | 60,8 61,6 | ЦНС 60-297 ЦНСГ 60-297 ЦНСМ 60-297 ЦНСн 60-297 | 297 | 68,4 69,3 | ЦНС 60-330 ЦНСГ 60-330 ЦНСМ 60-330 ЦНСн 60-330 | 330 | 76,0 77,0 | ЦНСК 60-66 | 60 | 66 | 2950 | 16,4 | 66 | 5 | ЦНСК 60-99 | 99 | 24,6 | ЦНСК 60-132 | 132 | 32,7 | ЦНСК 60-165 | 165 | 40,9 | ЦНСК 60-198 | 198 | 49,0 | ЦНСК 60-231 | 231 | 57,2 | ЦНСК 60-264 | 264 | 65,4 | ЦНСК 60-297 | 297 | 73,5 | ЦНСК 60-330 | 330 | 81,7 |

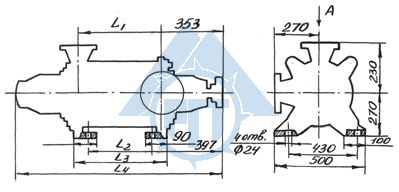

* технические характеристики указаны для номинального режима работы насоса; ** показатель для насосов ЦНС; Для насосов ЦНСГ давление на входе должно быть не менее 0,1 МПа (1 кгс/см2) при температуре воды 105 °C, для насосов ЦНСК 60-66... 330 не менее 0,1 МПа при температуре воды 80 °C, для насосов ЦНСМ - не менее 0,015 МПа (0,15 кгс/см2) при температуре масла 60 °C. Максимально допустимое давление на входе в насосы ЦНС, ЦНСГ должно быть не более 0,3 МПа (3 кгс/см2). Давление на входе в насосы ЦНСМ и ЦНСн должно быть в пределах 0,05-0,6 МПа (0,5-6 кгс/см2). Габаритные размеры: Марка | ЦНС 13-70 ЦНСГ 13-70 ЦНСМ 13-70 ЦНСН 13-70 | ЦНС 13-105 ЦНСГ 13-105 ЦНСМ 13-105 ЦНСН 13-105 | ЦНС 13-140 ЦНСГ 13-140 ЦНСМ 13-140 ЦНСН 13-140 | ЦНС 13-175 ЦНСГ 13-175 ЦНСМ 13-175 ЦНСН 13-175 | ЦНС 13-210 ЦНСГ 13-210 ЦНСМ 13-210 ЦНСН 13-210 | ЦНС 13-245 ЦНСГ 13-245 ЦНСМ 13-245 ЦНСН 13-245 | ЦНС 13-280 ЦНСГ 13-280 ЦНСМ 13-280 ЦНСН 13-280 | ЦНС 13-315 ЦНСГ 13-315 ЦНСМ 13-315 ЦНСН 13-315 | ЦНС 13-350 ЦНСГ 13-350 ЦНСМ 13-350 ЦНСН 13-350 | L1 | 195 | 266 | 337 | 408 | 479 | 550 | 621 | 692 | 763 | L2 | 85 | 156 | 227 | 298 | 369 | 440 | 511 | 582 | 653 | L3 | 175 | 246 | 317 | 388 | 459 | 530 | 601 | 672 | 743 | L4 | 839 | 910 | 981 | 1052 | 1123 | 1194 | 1265 | 1336 | 1407 | Масса, кг | 187 | 208 | 229 | 250 | 271 | 292 | 313 | 334 | 355 |
Марка | ЦНС 38-44 ЦНСГ 38-44 ЦНСМ 38-44 ЦНСН 38-44 | ЦНС 38-66 ЦНСГ 38-66 ЦНСМ 38-66 ЦНСН 38-66 | ЦНС 38-88 ЦНСГ 38-88 ЦНСМ 38-88 ЦНСН 38-8 | ЦНС 38-110 ЦНСГ 38-110 ЦНСМ 38-110 ЦНСН 38-110 | ЦНС 38-132 ЦНСГ 38-132 ЦНСМ 38-132 ЦНСН 38-132 | ЦНС 38-154 ЦНСГ 38-154 ЦНСМ 38-154 ЦНСН 38-154 | ЦНС 38-176 ЦНСГ 38-176 ЦНСМ 38-176 ЦНСН 38-176 | ЦНС 38-198 ЦНСГ 38-198 ЦНСМ 38-198 ЦНСН 38-198 | ЦНС 38-220 ЦНСГ 38-220 ЦНСМ 38-220 ЦНСН 38-220 | L1 | 195 | 266 | 337 | 408 | 479 | 550 | 621 | 692 | 763 | L2 | 85 | 156 | 227 | 298 | 369 | 440 | 511 | 582 | 653 | L3 | 195 | 266 | 337 | 408 | 479 | 550 | 621 | 692 | 763 | L4 | 839 | 910 | 981 | 1052 | 1123 | 1194 | 1265 | 1336 | 1407 | Масса, кг | 178 | 198 | 219 | 239 | 259 | 280 | 300 | 321 | 341 |
Марка | ЦНС 60-66 ЦНСГ 60-66 ЦНСМ 60-66 ЦНСН 60-66 ЦНСК 60-66 | ЦНС 60-99 ЦНСГ 60-99 ЦНСМ 60-99 ЦНСН 60-99 ЦНСК 60-99 | ЦНС 60-132 ЦНСГ 60-132 ЦНСМ 60-132 ЦНСН 60-132 ЦНСК 60-132 | ЦНС 60-165 ЦНСГ 60-165 ЦНСМ 60-165 ЦНСН 60-165 ЦНСК 60-165 | ЦНС 60-198 ЦНСГ 60-198 ЦНСМ 60-198 ЦНСН 60-198 ЦНСК 60-198 | ЦНС 60-231 ЦНСГ 60-231 ЦНСМ 60-231 ЦНСН 60-231 ЦНСК 60-231 | ЦНС 60-264 ЦНСГ 60-264 ЦНСМ 60-264 ЦНСН 60-264 ЦНСК 60-264 | ЦНС 60-297 ЦНСГ 60-297 ЦНСМ 60-297 ЦНСН 60-297 ЦНСК 60-297 | ЦНС 60-330 ЦНСГ 60-330 ЦНСМ 60-330 ЦНСН 60-330 ЦНСК 60-330 | L1 | 220 | 300 | 380 | 460 | 540 | 620 | 700 | 780 | 860 | L2 | 110 | 190 | 270 | 350 | 430 | 510 | 590 | 670 | 750 | L3 | 247 | 327 | 407 | 487 | 567 | 647 | 727 | 807 | 887 | L4 | 870 | 950 | 1030 | 1110 | 1190 | 1270 | 1350 | 1430 | 1510 | Масса, кг | 209 | 233 | 258 | 282 | 305 | 331 | 356 | 380 | 405 |

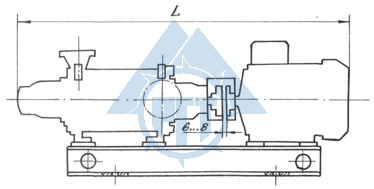

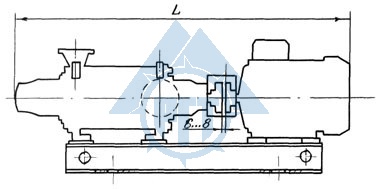

Марка | Размеры, мм | Масса, кг | | L | B | H | | ЦНСА 13-70 | 1387 | 220 | 578 | 326 | ЦНСГА 13-70 | 1337 | 220 | 686 | 557 | ЦНСМА 13-70 | 1477 | 220 | 625 | 430 | ЦНСНА 13-70 | 1552 | 220 | 715 | 440 | ЦНСА 13-105 | 1458 | 220 | 561 | 372 | ЦНСГА 13-105 | 1408 | 220 | 686 | 594 | ЦНСМА 13-105 | 1578 | 220 | 640 | 451 | ЦНСНА 13-105 | 1673 | 200 | 715 | 484 | ЦНСА 13-140 | 1626 | 220 | 621 | 415 | ЦНСГА 13-140 | 1694 | 220 | 715 | 495 | ЦНСМА 13-140 | 1619 | 220 | 640 | 480 | ЦНСНА 13-140 | 1754 | 220 | 735 | 517 | ЦНСА 13-175 | 1697 | 220 | 621 | 457 | ЦНСГА 13-175 | 1765 | 220 | 717 | 552 | ЦНСМА 13-175 | 1740 | 220 | 640 | 508 | ЦНСНА 13-175 | 1870 | 220 | 735 | 627 | ЦНСА 13-210 | 1768 | 220 | 621 | 494 | ЦНСГА 13-210 | 1836 | 220 | 717 | 589 | ЦНСМА 13-210 | 1811 | 220 | 640 | 536 | ЦНСНА 13-210 | 1941 | 220 | 735 | 728 | ЦНСА 13-245 | 1839 | 220 | 640 | 549 | ЦНСГА 13-245 | 1967 | 220 | 735 | 633 | ЦНСМА 13-245 | 1937 | 218 | 635 | 574 | ЦНСНА 13-245 | 2137 | 220 | 760 | 741 | ЦНСА 13-280 | 1935 | 220 | 640 | 575 | ЦНСГА 13-280 | 2083 | 220 | 735 | 698 | ЦНСМА 13-280 | 2058 | 218 | 635 | 678 | ЦНСНА 13-280 | 2258 | 220 | 760 | 808 | ЦНСА 13-315 | 2006 | 220 | 640 | 612 | ЦНСГА 13-315 | 2154 | 220 | 735 | 745 | ЦНСМА 13-315 | 2129 | 218 | 685 | 699 | ЦНСНА 13-315 | 2329 | 220 | 760 | 831 | ЦНСА 13-350 | 2077 | 220 | 640 | 649 | ЦНСГА 13-350 | 2225 | 220 | 735 | 782 | ЦНСМА 13-350 | 2250 | 233 | 685 | 745 | ЦНСНА 13-350 | 2430 | 235 | 835 | 963 |
Марка | Размеры, мм | Масса, кг | | L | B | H | | ЦНСА 38-44 | 1387 | 220 | 578 | 326 | ЦНСГА 38-44 | 1337 | 230 | 686 | 548 | ЦНСМА 38-44 | 1485 | 230 | 620 | 382 | ЦНСНА 38-44 | 1603 | 235 | 715 | 453 | ЦНСА 38-66 | 1555 | 220 | 621 | 405 | ЦНСГА 38-66 | 1623 | 200 | 715 | 458 | ЦНСМА 38-66 | 1555 | 220 | 620 | 401 | ЦНСНА 38-66 | 1673 | 220 | 715 | 484 | ЦНСА 38-88 | 1626 | 220 | 621 | 446 | ЦНСГА 38-88 | 1744 | 220 | 717 | 511 | ЦНСМА 38-88 | 1645 | 220 | 640 | 465 | ЦНСНА 38-88 | 1800 | 220 | 735 | 557 | ЦНСА 38-110 | 1722 | 220 | 640 | 491 | ЦНСГА 38-110 | 1825 | 220 | 735 | 549 | ЦНСМА 38-110 | 1720 | 220 | 640 | 487 | ЦНСНА 38-110 | 1870 | 220 | 735 | 619 | ЦНСА 38-132 | 1793 | 220 | 640 | 521 | ЦНСГА 38-132 | 1941 | 220 | 735 | 646 | ЦНСМА 38-132 | 1845 | 225 | 685 | 570 | ЦНСНА 38-132 | 2067 | 220 | 760 | 685 | ЦНСА 38-154 | 1864 | 220 | 640 | 551 | ЦНСГА 38-154 | 2012 | 220 | 735 | 672 | ЦНСМА 38-154 | 1980 | 225 | 685 | 619 | ЦНСНА 38-154 | 2188 | 220 | 760 | 752 | ЦНСА 38-176 | 1935 | 220 | 640 | 593 | ЦНСГА 38-176 | 2083 | 220 | 735 | 694 | ЦНСМА 38-176 | 2085 | 247 | 751 | 758 | ЦНСНА 38-176 | 2289 | 235 | 810 | 889 | ЦНСА 38-198 | 2059 | 225 | 685 | 648 | ЦНСГА 38-198 | 2279 | 238 | 760 | 759 | ЦНСМА 38-198 | 2155 | 247 | 751 | 781 | ЦНСНА 38-198 | 2360 | 235 | 810 | 915 | ЦНСА 38-220 | 2195 | 225 | 685 | 692 | ЦНСГА 38-220 | 2400 | 238 | 760 | 835 | ЦНСМА 38-220 | 2330 | 273 | 796 | 913 | ЦНСНА 38-220 | 2456 | 250 | 786 | 1086 | | | | | | | | | | |
Марка | Размеры, мм | Масса, кг | | L | B | H | | ЦНСА 60-66 | 1540 | 255 | 676 | 474 | ЦНСГА 60-66 | 1643 | 255 | 770 | 516 | ЦНСМА 60-66 | 1540 | 255 | 676 | 466 | ЦНСНА 60-66 | 1688 | 260 | 771 | 578 | ЦНСА 60-99 | 1620 | 255 | 676 | 588 | ЦНСГА 60-99 | 1768 | 255 | 770 | 622 | ЦНСМА 60-99 | 1740 | 255 | 715 | 515 | ЦНСНА 60-99 | 1945 | 235 | 790 | 775 | ЦНСА 60-132 | 1818 | 255 | 715 | 688 | ЦНСГА 60-132 | 2023 | 255 | 790 | 768 | ЦНСМА 60-132 | 1850 | 255 | 735 | 627 | ЦНСНА 60-132 | 2053 | 235 | 796 | 895 | ЦНСА 60-165 | 1930 | 255 | 731 | 829 | ЦНСГА 60-165 | 2053 | 255 | 816 | 894 | ЦНСМА 60-165 | 2035 | 260 | 790 | 725 | ЦНСНА 60-165 | 2158 | 255 | 800 | 1015 | ЦНСА 60-198 | 2008 | 255 | 731 | 876 | ЦНСГА 60-198 | 2213 | 255 | 816 | 918 | ЦНСМА 60-198 | 2110 | 260 | 790 | 759 | ЦНСНА 60-198 | 2241 | 255 | 800 | 1035 | ЦНСА 60-231 | 2190 | 260 | 790 | 1223 | ЦНСГА 60-231 | 2318 | 260 | 785 | 1060 | ЦНСМА 60-231 | 2420 | 290 | 885 | 904 | ЦНСНА 60-231 | 2388 | 290 | 845 | 1308 | ЦНСА 60-264 | 2270 | 260 | 790 | 976 | ЦНСГА 60-264 | 2398 | 260 | 785 | 1086 | ЦНСМА 60-264 | 2500 | 290 | 885 | 937 | ЦНСНА 60-264 | 2468 | 300 | 845 | 1336 | ЦНСА 60-297 | 2350 | 260 | 860 | 1324 | ЦНСГА 60-297 | 2478 | 260 | 785 | 1112 | ЦНСМА 60-297 | 2620 | 290 | 885 | 1244 | ЦНСНА 60-297 | 2668 | 300 | 810 | 1545 | ЦНСА 60-330 | 2660 | 290 | 790 | 1346 | ЦНСГА 60-330 | 2628 | 290 | 785 | 1282 | ЦНСМА 60-330 | 2700 | 290 | 885 | 1022 | ЦНСНА 60-330 | 2745 | 300 | 800 | 1589 |
Марка | Размеры, мм | Масса, кг | | L | B | H | | ЦНСКА 60-66 | 1545 | 255 | 676 | 445 | 1645 | 255 | 775 | 540 | ЦНСКА 60-99 | 1665 | 255 | 676 | 490 | 1768 | 255 | 775 | 505 | ЦНСКА 60-132 | 1845 | 255 | 715 | 655 | 2023 | 255 | 790 | 790 | ЦНСКА 60-165 | 1835 | 255 | 725 | 750 | 2135 | 255 | 815 | 920 | ЦНСКА 60-198 | 2015 | 255 | 725 | 785 | 2215 | 255 | 815 | 955 | ЦНСКА 60-231 | 2200 | 260 | 830 | 955 | 2315 | 260 | 775 | 1167 | ЦНСКА 60-264 | 2280 | 260 | 830 | 990 | 2400 | 260 | 775 | 1205 | ЦНСКА 60-297 | 2200 | 260 | 785 | 1065 | 2530 | 260 | 780 | 1250 | ЦНСКА 60-330 | 2658 | 290 | 860 | 1398 | 2630 | 290 | 870 | 1475 |
|
|
